证券交易礼品用钨镀金块
- 详细资料
- 分类：钨业知识
- 发布于 2016年1月12日 星期二 11:52
- 作者：yaqing
- 点击数：665
人们对于证券交易的热情近年来是有增无减，对于各大证券公司来说，维护客户以及吸引新客户都是其工作的重心之一。由于中国人对于礼节的推崇，赠送礼品也在许多商务活动中常有出现，从而带动了商务礼品的蓬勃发展。因此除了节假日给客户发送祝福短信之外，许多证券公司也会选择以赠送礼品的方式来给予客户回馈，这实际上也是一种市场营销手段。
一般来说，证券公司送给客户的礼品都具备有一定的档次，因为作为商务礼品，一方面要求能够体现出对客户的关注和贴心服务，一方面还要体现出证券公司的性质。如此一来，钨镀金块作为一种性价比极高的“黄金替代品”来作为证券交易用的商务礼品就显得十分得体。为了更显个性化和特殊化，证券公司还可以在钨镀金块上雕刻不同客户的名字并附上祝福语或者雕刻自己公司的LOGO等等，这样既有档次又体现出了公司的诚意。但钨镀金块的用途仅仅只能用作礼品赠送、藏品观赏以及首饰佩戴，不可将其作为非法之用。
| 钨镀金供应商：中钨在线科技有限公司 | 产品详情： http://www.tungsten-alloy.com |
| 电话：0592-5129696 传真：5129797 | 电子邮件：sales@chinatungsten.com |
| 钨钼文库：http://i.chinatungsten.com | 钨钼图片： http://image.chinatungsten.com |
| 钨新闻3G版：http://3g.chinatungsten.com | 钼业新闻： http://news.molybdenum.com.cn |
微信：
微博：
黄金与钨镀金“生锈”的解决措施
- 详细资料
- 分类：钨业知识
- 发布于 2016年1月12日 星期二 11:48
- 作者：yaqing
- 点击数：1444
前面我们探讨过黄金与钨镀金制品在生产加工过程中如果清洁不当，或者有灰尘等杂质混入以及长时间的光照和空气接触都会使得黄金与钨镀金的表面产生变色甚至于产生锈迹，但这不意味着一定是因为黄金的纯度不够。
存放时间久后，黄金与钨镀金制品最常发生的问题主要有：“生锈”以及褪色。而所谓“生锈”事实上就是黄金与钨镀金制品的表面产生了斑点，这种斑点包括白斑和红斑，这些问题使其作为收藏品应具备的美观性和观赏性都大打折扣。那么我们应当如何恰当地去除这些“锈迹”，使其恢复原始的金黄光亮的色泽呢？
在日常对黄金与钨镀金制品鉴赏的过程中，尽量不要用手去触摸藏品表面，以免手上汗渍或其他灰尘附着于藏品表面。白斑的产生多是由于化妆品、洗衣液等中含有的汞元素与黄金和钨镀金相结合形成了汞金化合物，针对这个问题，将其拿去正规金店高温处理即可去除。而红斑则是生产加工过程中粉尘杂质的黏附，且长时间没有进行其他工序处理而产生的，发生此类问题也可将其拿到金店用火烧后就可去除。
| 钨镀金供应商：中钨在线科技有限公司 | 产品详情： http://www.tungsten-alloy.com |
| 电话：0592-5129696 传真：5129797 | 电子邮件：sales@chinatungsten.com |
| 钨钼文库：http://i.chinatungsten.com | 钨钼图片： http://image.chinatungsten.com |
| 钨新闻3G版：http://3g.chinatungsten.com | 钼业新闻： http://news.molybdenum.com.cn |
微信：
微博：
废钨-镍型催化剂制备钨酸钠2/2
- 详细资料
- 分类：钨业知识
- 发布于 2016年1月11日 星期一 19:04
- 作者：linlu
- 点击数：974
镍，是一种近似银白色，硬而有延展性并具有铁磁性的金属元素，它能够高度磨光和抗腐蚀。镍属于亲铁元素。钨是重要的战略金属资源，也是中国传统的出口创汇矿种之一，但是随着不断的开采，钨矿资源日趋减少，浪费也很严重，为弥补原钨资源不足，废钨的回收利用成为重要的措施之一。
上一篇文章讲述了以废钨-镍型加氢催化剂为原料，采用钠化焙烧一浸出一离子交换工艺制备钨酸钠的实验方法。这篇文章再来看看通过此方法可得出哪些结论。
1. 废催化剂研磨粒度的影响：
废催化剂的研磨粒度对钨浸出率有一定的影响.研磨后的钨浸出率比未研磨时提高约10%。研磨至0.15mm为最佳的实验工艺条件。
2. 碳酸钠用量比的影响：
随着碳酸钠用量比从0.46增加到0.69，钨浸出率增加了约30个百分点，效果非常明显。然而当碳酸钠的用量比由0.69继续向上增加，则对实验结果没有明显影响，故本实验以碳酸钠用量比为0.69最为合适。
3．水浸温度和时间的影响：
浸出温度从80℃提高到90℃，钨的浸出率提高约2个百分点。浸出时间对钨的浸出效果影响很小，于90℃时浸出1h，钨的浸出率就达近99%。
4. 吸附交换对离子交换过程的影响：
串柱吸附方式可使每根树脂均达到饱和交换容量，大大提高离子交换柱的生产能力。利用2mol/L的NaCl 和1mol/L的NaOH的混合液作为解吸液，钨的解吸率为98.2%。
5. 将解吸液不断加热搅拌，蒸发结晶，再重结晶得到白色结晶物，所制备的钨酸钠产品的纯度能达到99%以上。
综上，以废钨-镍型加氢催化剂为原料，采用钠化焙烧一浸出一离子交换工艺制备钨酸钠的工艺，具有步骤简单、条件温和、易于操作、钨回收率高、生产成本低、废水可以循环使用等优点，可达到循环经济和环境保护的要求。
| 钨酸钠供应商：中钨在线科技有限公司 | 产品详情： http://www.sodium-tungstate.com |
| 电话：0592-5129696 传真：5129797 | 电子邮件：sales@chinatungsten.com |
| 钨钼文库：http://i.chinatungsten.com | 钨钼图片： http://image.chinatungsten.com |
| 钨新闻3G版：http://3g.chinatungsten.com | 钼业新闻： http://news.molybdenum.com.cn |
微信：
微博：
水热法合成三氧化钨
- 详细资料
- 分类：钨业知识
- 发布于 2016年1月12日 星期二 10:21
- 作者：qiongyao
- 点击数：949

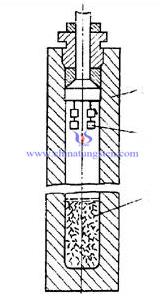

水热法是19世纪中叶地质学家模拟自然界成矿作用而开始研究的。1900 年后科学家们建立了水热合成理论，以后又开始转向功能材料的研究。目前用水热法已制备出百余种晶体。水热法又称热液法，属液相化学法的范畴。是指在密封的压力容器中，以水为溶剂，在高温高压的条件下进行的化学反应。水热反应依据反应类型的不同可分为水热氧化、水热还原、水热沉淀、水热合成、水热水解、水热结晶等。其中水热结晶用得最多。
主要步骤：
1. 将3.5g Na2WO4•2H20溶于20ml蒸馏水配成的水溶液；
2. 将此溶液通过氢型强酸离子交换树脂柱生产水合钨酸溶胶；
3. 用容积为70ml的玻璃桶接收滴下的溶胶，并不断搅拌；
4. 在搅拌下，将4.84g柠檬酸加入所得溶胶中，搅拌均匀。
结论：
用柠檬酸作调控剂，水热合成了正交相纳米尺寸的WO3矩形片，产物结构与反应温度有很大关系。X射线衍射结果表明，反应产物是WO3·H2O和少量的单斜相WO3(γ-WO3)；随反应温度升高，产物发生以下转变：WO3·H2O→WO3。扫描电镜结果表明反应温度下得到的产物均为矩形片状结构。它们的比表面积相差不大，均在8～9 m2·g-1之间。通过调节柠檬酸与钨酸的物质的量的比(nCit/nTA)，可以控制产物的组成、形貌和比表面积。当nCitn/TA=0时，产物为 h-WO3和WO3·1/3H2O组成的混合物，形貌为纳米棒；当nCit/nTA=0。5和nCit/nTA=1时，产物为γ-WO3，形貌为矩形片。在加入柠檬酸的情况下，产物的比表面积随nCit/nTA增加而减小。
| 氧化钨供应商：中钨在线科技有限公司 | 产品详情： http://www.tungsten-oxide.com |
| 电话：0592-5129696 传真：5129797 | 电子邮件：sales@chinatungsten.com |
| 钨钼文库：http://i.chinatungsten.com | 钨钼图片： http://image.chinatungsten.com |
| 钨新闻3G版：http://3g.chinatungsten.com | 钼业新闻： http://news.molybdenum.com.cn |
微信：
微博：
废钨-镍型催化剂制备钨酸钠1/2
- 详细资料
- 分类：钨业知识
- 发布于 2016年1月11日 星期一 19:01
- 作者：linlu
- 点击数：811
钨是一种难熔的稀有金属，中国钨矿资源得天独厚，在世界上具有显著优势。尽管中国钨的储量、产量、外贸出口量目前居世界第一，但对中国钨的资源形势也不能盲目乐观。中国可供开采的钨资源正在急剧减少，钨资源已面临严峻的形势。
为此，专家们研究了许多对策，其中回收再生及有效地利用钨的二次资源是弥补原钨资源不足的重要措施之一。废钨-镍型加氢催化剂是一种重要的有价二次资源。实现废钨-镍型加氢催化剂的有价金属回收，不仅可以减少环境污染，增加资源的循环利用，而且还可减少企业的生产成本，提高经济效益。
本为介绍了一种利用废钨-镍型催化剂来制备钨酸钠的方法。研究者以废钨-镍型加氢催化剂为原材料，采用化学冶金方法，并根据浸出液易于用离子交换法处理的工艺原理，设计了钨二次资源的回收利用方案，可供工业生产实践参考。 该工艺的步骤可分为以下几点：
1．废钨-镍型加氢催化剂含硫及有机物很高，所以必须进行氧化除油，使碳、硫的脱除率达到99%。
2. 除油后的废催化剂和碳酸钠均匀混合，钠化焙烧一段时问后用热水浸出，大部分氧化钨转化为可溶于水的钨酸钠而进入溶液，镍、铁的氧化物则继续留在滤渣中，铝、硅的氧化物只有少许溶解进入溶液中，绝大部分也进入滤渣中。
3. 滤渣经过酸浸除镍、铁、铝后，再集中用碳酸钠碱浸取，所得滤液合并进入主流程，此时得到的硅残渣可以直接填埋。
4. 浸出滤液经过离子交换吸附、解吸，得到高浓度的钨酸钠溶液，经结晶、重结晶得钨酸钠产品。
| 钨酸钠供应商：中钨在线科技有限公司 | 产品详情： http://www.sodium-tungstate.com |
| 电话：0592-5129696 传真：5129797 | 电子邮件：sales@chinatungsten.com |
| 钨钼文库：http://i.chinatungsten.com | 钨钼图片： http://image.chinatungsten.com |
| 钨新闻3G版：http://3g.chinatungsten.com | 钼业新闻： http://news.molybdenum.com.cn |
微信：
微博：
闽公网安备 35020602000140号
