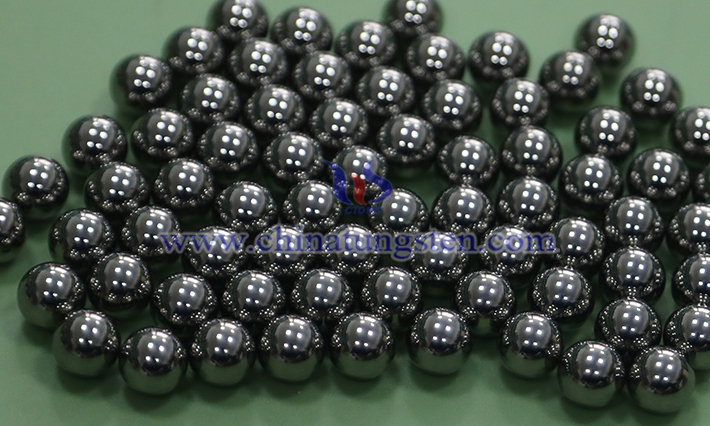

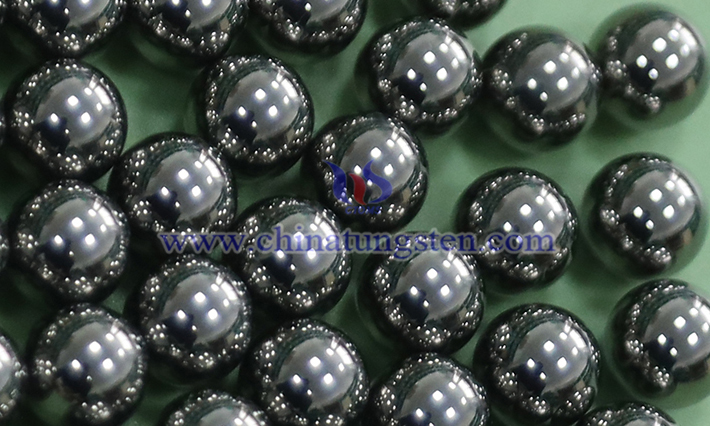

硬质合金球的热处理工艺

硬质合金球的热处理工艺主要用于优化其性能，如提高硬度、耐磨性和抗疲劳性能，同时确保尺寸精度和表面质量。

1. 硬质合金球的材料特性

硬质合金球通常由碳化钨（WC）与钴（Co）等粘结剂通过粉末冶金工艺制成。其热处理工艺与普通钢材不同，主要集中在烧结和后续热处理阶段，以调整显微结构和性能。

2. 主要热处理工艺流程

硬质合金球的热处理工艺通常包括以下步骤：

(1) 粉末制备与成型

原料配比：根据用途选择合适的碳化钨和钴比例。

压制成型：通过冷等静压或模压将粉末压制成球坯，确保初始密度均匀。

(2) 预烧结

目的：去除成型过程中添加的粘结剂（如石蜡或聚乙烯醇），并初步增强坯体强度。

工艺参数：

温度：400-600°C（视粘结剂类型而定）。

气氛：通常在氢气或真空环境中进行，以避免氧化。

时间：1-2小时，缓慢升温以防止开裂。

(3) 高温烧结

目的：使硬质合金球坯致密化，形成高硬度和高强度的显微结构。

工艺参数：

温度：1350-1500°C（根据合金成分调整）。

气氛：真空烧结或低压烧结（HIP，热等静压），以减少气孔和缺陷。

时间：1-3小时，具体取决于球坯尺寸和炉型。

冷却：控制冷却速率，避免热应力导致的裂纹。

(4) 热等静压（HIP，视需求）

目的：进一步消除内部微孔隙，提高致密度和机械性能。

工艺参数：

温度：1300-1400°C。

压力：100-200 MPa。

气氛：氩气或其他惰性气体。

时间：1-2小时。

适用场景：对高精度、高性能硬质合金球（如用于精密轴承或阀门）尤为重要。

(5) 后处理（可选）

低温回火：在200-400°C进行，消除残余应力，增强韧性。

表面处理：通过研磨或抛光提高表面光洁度和尺寸精度。

涂层处理：如PVD或CVD涂层（如TiN、TiC），进一步提升耐磨性和耐腐蚀性。

3. 关键工艺控制要点

温度控制：高温烧结时需精确控制温度，过高可能导致晶粒长大，降低硬度；过低则可能致密度不足。

气氛保护：真空或惰性气体（如氩气）环境至关重要，以防止氧化或碳含量变化。

冷却速率：快速冷却可能导致热应力裂纹，需根据球径和材料特性优化冷却曲线。

尺寸精度：硬质合金球在烧结过程中会发生收缩，需在模具设计和工艺参数中预先补偿。

• < 上页
• 下页 >
