稀土双掺钨酸钙多晶荧光寿命分析

详细资料: 分类：钨业知识; 发布于 2015年7月24日星期五 14:30; 作者：xinyi; 点击数：1239

以下为稀土双掺钨酸钙Zn_0.1Ca_0.9WO₄：Ho³⁺/Yb³⁺多晶荧光寿命分析。

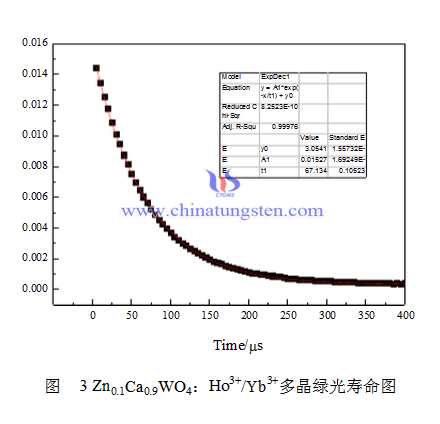

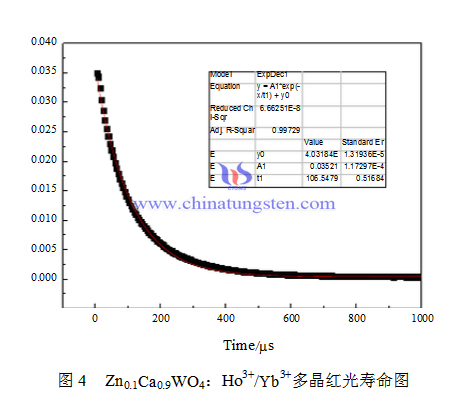

由上转换稳态发射光谱可知，Zn_0.1Ca_0.9WO₄：Ho³⁺/Yb³⁺样品在500~750nm范围内有很强的绿光（545nm）和红光（659nm）发射峰。其中绿光发射峰对应Ho³⁺离子的⁵S₂,⁵F₄→⁵I₈能级跃迁，红光发射峰对应Ho³⁺离子的⁵F₅→⁵I₈能级跃迁。说明激发态能级⁵S₂,⁵F₄和⁵F₅能够对粒子布局存储，通过荧光寿命分析能够得到粒子在激发态存在的平均时间。由红绿光强度比可知，固定Yb³⁺离子浓度为4mol%时，Ho³⁺离子掺杂浓度为0.8mol%时红光和绿光的比例接近1:1且发光较强，因此选择此样品进行荧光寿命分析。绿光和红光荧光时间谱分别如图3和图4所示。

Zn_0.1Ca_0.9WO₄：Ho³⁺/Yb³⁺多晶上转换绿光和红光寿命均呈逆指数衰减。对荧光强度-时间曲线进行拟合，可得到Zn_0.1Ca_0.9WO₄：Ho³⁺/Yb³⁺多晶上转换绿光和红光衰减时间分别为67µs和106µs。可知自由电子在红光发光能级上的存储时间较长，红光发光强度大于绿光。此结论与上转换稳态发射光谱匹配，为上转换发光机理的研究提供了依据。
