玻璃加热用钨丝的生产步骤

钨丝因其高熔点和耐高温特性，是玻璃加热应用的理想选择。以下是生产用于玻璃加热的钨丝的主要生产步骤，简要概述：

1. 钨矿提取与精炼：

从钨矿石（如黑钨矿或白钨矿）中提取三氧化钨（WO₃）。通过化学处理（如酸浸、溶剂萃取）去除硫、砷等杂质，得到高纯度三氧化钨。

2. 钨粉制备：

将三氧化钨在氢气氛围中高温还原（约600-900°C），生成金属钨粉。控制还原条件（如温度、氢气流量），确保钨粉颗粒均匀，适合后续加工。

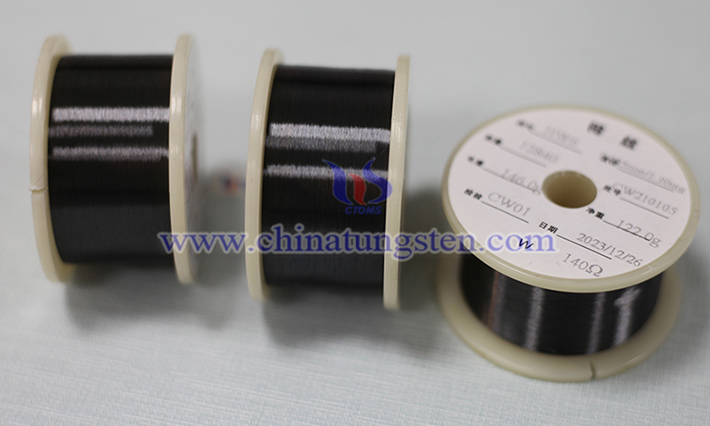

玻璃加热用钨丝图片

3. 掺杂与改性（可选）：

为提高钨丝高温性能，可掺杂氧化钾、硅、铝等添加剂（掺杂钨）。掺杂有助于增强抗蠕变性和高温稳定性，适合玻璃加热需求。

4. 压制与烧结：

将钨粉压制成棒状或块状坯料（通常采用等静压技术）。在高温（约2500-3000°C）氢气或真空炉中烧结，形成致密的钨坯。

5. 锻造与拉丝：

将烧结钨坯加热至约1500-1700°C，通过旋转锻造或轧制加工成细长钨棒。采用多道次拉丝工艺，通过模具逐步减小直径，制成所需规格的钨丝（如0.01-1mm）。拉丝过程中需保持高温（约1000-1200°C），并使用润滑剂以减少模具磨损。

6. 退火处理：

对拉丝后的钨丝进行退火（约1000-1500°C，氢气或真空环境），消除内应力，提高延展性和稳定性。退火工艺参数需精确控制，避免晶粒过度生长。

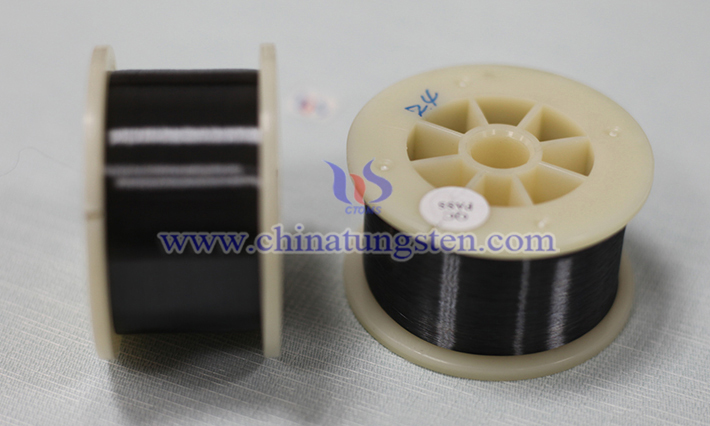

玻璃加热用钨丝图片

7. 清洗与表面处理：

用化学溶液（如氢氧化钠或酸液）清洗钨丝，去除表面氧化物和杂质。根据玻璃加热应用需求，可进行抛光或涂层处理（如抗氧化涂层）。

8. 切割与成型：

将钨丝按要求长度切割，或缠绕成螺旋状、波浪状等形状，适配玻璃加热设备（如玻璃封接、熔融）。确保尺寸精度和一致性。

9. 质量检测：

检查钨丝的直径、表面质量、电阻率、拉伸强度及高温性能。使用显微镜、拉力试验机等设备，确保符合玻璃加热的严格要求。

10. 包装与储存：

在惰性气体或真空环境中包装，防止氧化。储存于干燥、低温环境，避免潮气和污染。
