钡钨电极表面活性物质的影响因素

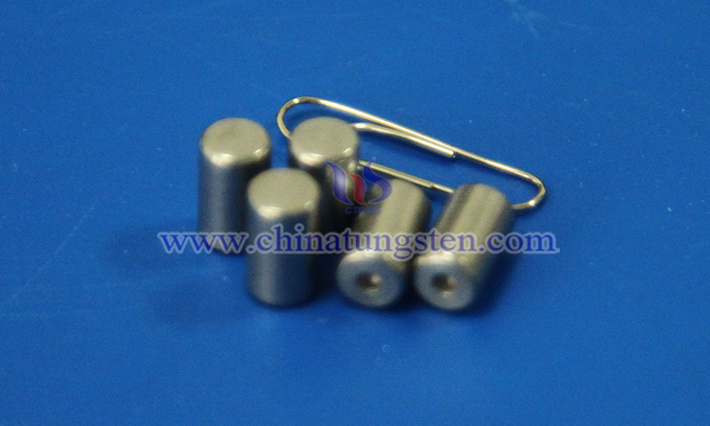

钡钨电极表面活性物质的影响因素可从材料成分、制备工艺、工作环境、表面处理、杂质污染及使用时间多个维度综合分析，具体如下：

1. 材料成分与制备工艺

1.1 钡钨比例

钡含量：钡作为活性物质，其含量直接影响电子发射效率。含量过高会导致高温下钡挥发加剧，降低电极寿命；含量过低则无法形成足够的活性位点，发射性能不足。

钨基体：高纯度钨粉（杂质含量需控制在0.001%-0.002%）提供高熔点和机械强度，支撑钡活性物质。钨粉粒度影响基体孔隙率，进而决定钡的负载量。

1.2 浸渍与烧结工艺

钡盐选择：常用硝酸钡（Ba(NO₃)₂）、碳酸钡（BaCO₃）或铝酸钡（Ba₃Al₂O₆）。铝酸钡稳定性更高，但需配合激活剂（如氢化锆）释放钡离子。

浸渍次数：循环浸渍（2-3次）可确保钡盐均匀分布，避免孔隙堵塞。

烧结条件：高温烧结（1200-1600℃）促进钡与钨的扩散结合，形成稳定结构。氢气还原步骤将BaO转化为金属钡，形成纳米级活性颗粒。

1.3 添加剂与改性

掺杂：向钨基体中添加铼或稀土元素可提升钡的扩散稳定性，延长电极寿命。

表面涂层：镀覆铱（Ir）、铼（Re）或稀土氧化物（如Y₂O₃）可增强抗离子溅射能力，保护活性物质。

二、工作环境

2.1 温度

高温影响：工作温度（1000-1200℃）促进钡原子向表面迁移，形成活性发射层，但过高温度会加速钡挥发。

低温限制：低温下钡扩散速率降低，可能影响发射效率。

2.2 气氛条件

真空/惰性气体：抑制钡氧化（如生成BaO或Ba(OH)₂），维持表面活性。

氧化性环境：氧气或水汽会导致钡氧化，增加表面粗糙度，降低发射均匀性。

残余气体：CO₂、酸性气体等会与钡反应生成BaCO₃或腐蚀产物，导致活性物质损耗。

2.3 真空度

高真空环境减少气体吸附和化学反应，保持表面微观结构稳定；低真空度可能加速钡与残余气体的反应。

三、表面处理与涂层技术

3.1 表面形貌优化

机械抛光/化学蚀刻：去除表面缺陷，提升光滑度，减少电子发射散射。

热处理：在惰性气氛中高温退火（>1800℃）促进钡向表面迁移，形成动态平衡的活性层（Ba/BaO）。

3.2 涂层保护

镀覆耐溅射材料（如Ir、Re）可减少离子轰击对活性物质的损伤。

四、杂质与污染

4.1 原材料杂质

氧、硫等杂质会与钡反应生成稳定化合物（如BaSO₄），减少活性钡含量。

4.2 环境污染物

工作环境中的酸性气体、水汽等会腐蚀钡活性物质，生成氧化物或氢氧化物，导致表面失效。

五、使用时间与老化

5.1 钡的消耗

长期使用中，钡因蒸发或与残余气体反应（如生成BaWO₄）逐渐损耗，表面电阻增加，发射性能下降。

5.2 热循环损伤

频繁的温度变化引发热应力，导致表面微裂纹或晶界断裂，破坏活性层完整性。

• < 上页
• 下页 >
