缺氧态氧化钨提高锂电池容量

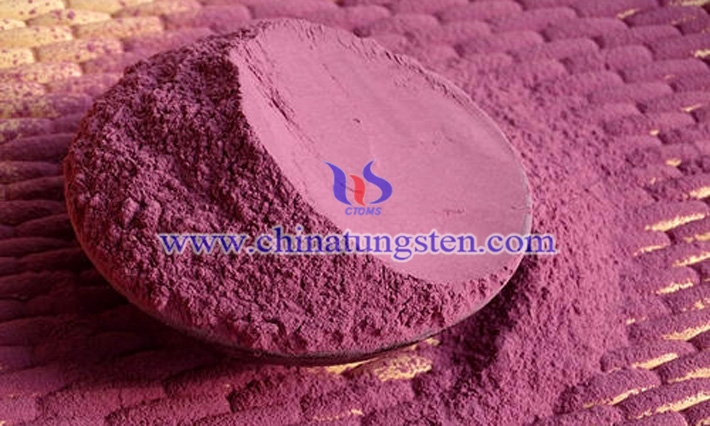

缺氧态氧化钨是一种颗粒极其细小、分布较为均匀的过渡金属化合物材料，具有显著的表面效应、量子尺寸效应等特点，能够很好地用来作为电极材料的添加剂，使之有更强的锂离子吸附能力，从而进一步升高可充电锂电池容量，并使其拥有更广阔的用途。

从目前的社会来看，正处于蓬勃发展的新能源汽车更适合搭载含有缺氧态氧化钨材料的锂电池，以提高续航里程。那么，缺氧态氧化钨应如何制备呢？缺氧态氧化钨光催化剂制备方法:先通过真空热蒸发法制备出氧化钨，然后对氧化钨进行高温缺氧处理，生成缺氧态氧化钨光催化剂。具体步骤如下：

将钨源接入真空热蒸发镀膜机的蒸发电极，再将衬底放置于距离钨源2～100毫米处；(2)开启机械泵对真空镀膜腔体进行抽真空20分钟；(3)往真空镀膜腔体内通入氧气和惰性气体（比例为1:80～100），等腔体内压强稳定后，保持20分钟；(4)持续往真空镀膜腔体内通入氧气和惰性气体，打开热蒸发电源，加热钨舟至1200℃或以上，然后保温20分钟，使钨舟表面氧化、升华为气相氧化钨层，接着在衬底上生长出固相氧化钨；(5)关闭氧气阀，中断氧气供给，以1200℃或以上进行高温缺氧处理10分钟；(6)关闭热蒸发电源，使衬底在真空镀膜腔体内冷却至室温，于是在衬底上生长出缺氧态氧化钨光催化剂。

• < 上页
• 下页 >
