硬質合金燒結時，很多因素都會影響最終的緻密化效果-收縮量大小，如液-固潤濕角、液相數量、含碳量、升溫速度、外力大小等。對於硬質合金燒結而言，收縮過程最為劇烈的階段時液相燒結階段。外力的存在會對液相收縮的過程產生明顯的影響，這種影響主要體現在促進物質遷移和減少孔隙這兩個方面。



促進物質遷移

研究外力對液相燒結收縮的影響證明：外力促進液相流動，加快顆粒重排緻密化過程； 外力會增大顆粒接觸面上原子的擴散與溶解速度；外力引起固相燒結階段顆粒內的塑性流動。因此，外力對於液相燒結過程是有利的。

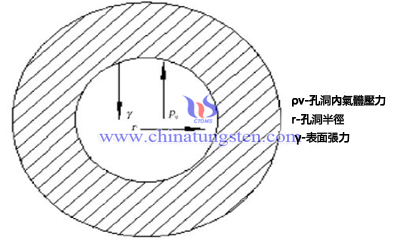

外力對孔隙收縮的作用圖片



減少孔隙

低孔隙是高品質硬質合金的重要標誌，在生產中儘量降低硬質合金中的孔隙，是硬質合金工作者的主要追求之一。硬質合金緻密化與毛細管力、液相對固相的濕潤性和液體的表面張力都有著直接的關聯。在燒結過程中隨著溫度升高進入液相燒結階段後出現液相時，由於毛細管壓力，使液相向WC表面移動，由於液相對WC相有很好的濕潤性，使液相很好的附在WC表面，由於液相的表面張力，驅動被液相包裹的WC移動重排，強烈的收縮就此發生。在被液相包裹的WC移動，收縮的過程中，存在於壓塊中的氣體被排出，由於液相的流動，有一部分燒結體內的孔隙被液相封閉，隨著收縮的增強，封閉孔隙內產生壓力，當表面張力等於或小於孔隙內壓力時，封閉孔隙在合金中被保存下來，形成顯微孔隙。如上圖所示，孔隙外受液體表面張力的作用，孔隙內腔的氣體則產生一個反向力，當孔隙外液體的表面張力小於等於孔隙內腔的氣體壓力時，孔隙則保持穩定。要使溶有WC的γ相和夾有WC的液相沿毛細管滲入孔隙，孔隙外面的壓力一定要大於內部的壓力。也就是說減少或消除孔隙，就要給液相施加一個壓力，使孔隙外面的壓力大於孔隙內的壓力。當殘留孔隙封閉以後再高的壓力也不會再有作用。
