金屬的防腐工作相當重要。平時可通過合理選用耐腐蝕的合金材料，加保護層，介質處理，電化學保護等方法來防止金屬的腐蝕。由上一篇文章得知，還可使用緩蝕劑來進行金屬的防腐。針對銅的廣泛應用及在某些條件下容易受到腐蝕的特點，人們使用了各種緩蝕劑來防護銅的腐蝕。上一篇文章提到利用鎢酸鈉和聚天冬氨酸的複配對模擬水中的銅的緩蝕作用。這一篇文章給大家介紹鎢酸鈉和聚天冬氨酸對氯化鈉溶液中的緩蝕作用。



1.單一鎢酸鈉和聚天冬氨酸對銅的緩蝕效果

PASP和鎢酸鈉各自的單一配方對於銅均具有一定的緩蝕效果，在濃度逐漸增大時，緩蝕效果也增大，當達到最佳的濃度之後，濃度繼續增大，緩蝕效果反而下降。其中PASP在濃度為40 mg/L時效果最佳，鎢酸鈉在濃度為350 mg/L時效果最佳。

2. 鎢酸鈉和聚天冬氨酸複配對銅的緩蝕效果 緩蝕劑總濃度為40 mg/L時，當PASP和NA2WO4的複配比例為1:5時對應的阻抗值最大，說明其對銅的緩蝕效果最佳, 緩蝕效果優於兩種緩蝕劑各自單獨使用時的緩蝕效果，具有緩蝕協同效應。在兩個不同複配比 例方向上，分別是PASP：NA2WO4=1:5和PASP：NA2WO4 =7:l的緩蝕效果最佳均為極端比例值。

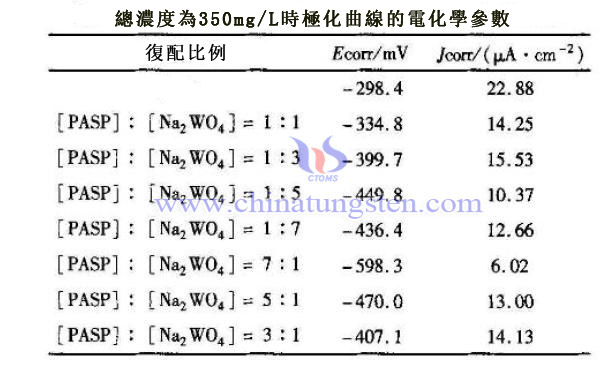

3.極化曲線法對銅的緩蝕效果對比表1中不同複配比例下銅電極的腐蝕電流密度，發現PASP和NA2WO4的複配比例為7:1 時Jcorr最小，其緩蝕效果最佳。另外從極化曲線圖還可看出在加入複配緩蝕劑後銅電 極的腐蝕電位和陰極極化曲線均發生負移，這說明鎢酸鈉和聚天冬氨酸複配對銅的緩蝕機理主要為陰極性緩蝕劑。

綜上，PASP和鎢酸鈉各自的單一配方對於銅均具有一定的緩蝕效果；在緩蝕劑總濃度不同，PASP和鎢酸鈉的配比不同條件下，聚天冬氨酸和鎢酸鈉兩者複配對銅的緩蝕具有協同效應。
